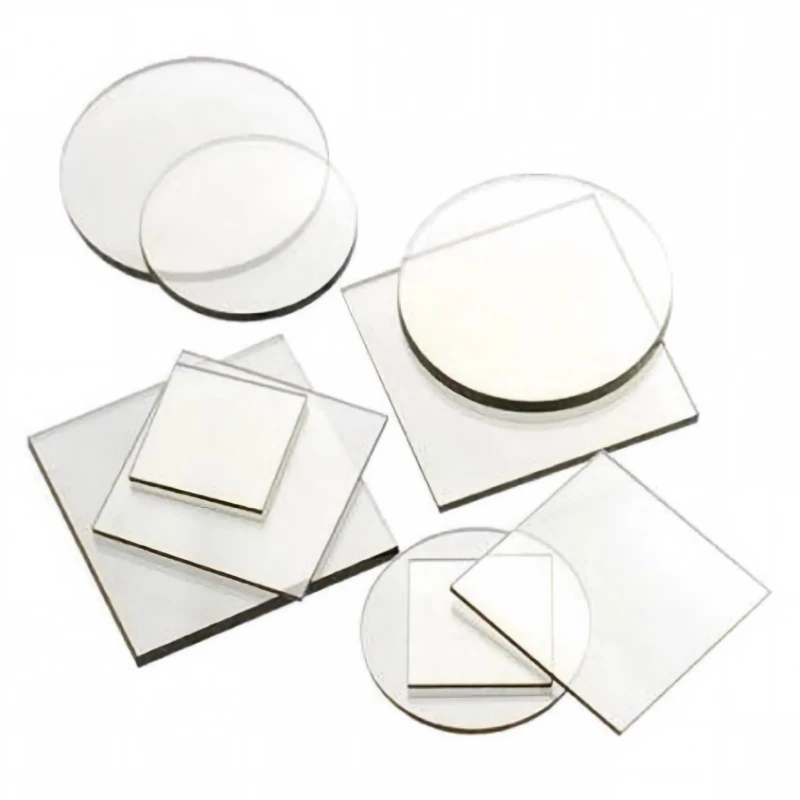

合成ダイヤモンドヒートシンク

1. 超-高い熱伝導効率

マイクロスケールのダイヤモンド粒子の配列と焼結プロセスを採用することで、一般的なアルミ製ヒートシンクの3倍以上となる600～700W/m・Kの熱伝導率を安定して維持できます。集中した熱を短時間でデバイス表面に均一に分散させ、熱の蓄積を防ぎます。

2. 低膨張マッチング設計

ダイヤモンドと銅の配合比を調整することで、製品の熱膨張係数を半導体チップに近い範囲にコントロールしています。長期間の高温と低温のサイクルでもインターフェースの亀裂や剥離の問題を引き起こすことがなく、耐用年数は従来のヒートシンクの 2 倍です。-

3. 軽量構造

同じ熱放散能力を持ちながら、総重量は純銅製ヒートシンクのわずか 60% です。機器に追加の重量が追加されることはなく、厳しい重量要件がある設置シナリオに適しています。

1. 5G 基地局リモート無線ユニット

5G 基地局の RRU 機器は常に高電力放射状態にあり、パワー アンプ チップの熱流束密度は非常に高くなります。-従来の冷却ソリューションでは、コア温度を動作しきい値内に維持することが難しく、多くの場合、信号の減衰や切断の問題が発生します。 China Super Tech Co., Ltd.のダイヤモンドヒートシンクを使用することで、パワーアンプチップに集中した熱を素早く外部に逃がすことができ、屋外の高温環境下でも基地局を24時間安定稼働させることができ、保守点検の頻度を大幅に削減できます。

2. 産業用高出力レーザー発生器-

工業用の切断や溶接に使用される高出力レーザー発生器は、レーザー ダイオード アレイの動作中の温度変動に非常に敏感です。- 2度を超える温度差はレーザーの出力精度に直接影響し、加工部品の不良品の原因となります。製品の均一性の高い熱伝導特性により、ダイオードアレイの作業面の温度差を1度以内に制御することができ、レーザー出力の安定性を確保し、精密加工の歩留まりを大幅に向上させます。

3. 航空航空機レーダー T/R コンポーネント

航空機搭載アクティブフェーズドアレイレーダーのT/Rコンポーネントは非常に集積度が高く、単位面積当たりの熱流束密度は従来の電子機器に比べてはるかに高くなります。同時に、放熱部品の重量や耐振動性にも厳しい要求があります。この放熱コンポーネントは、低膨張かつ軽量という特性を備えており、複雑な航空環境でも安定して動作し、熱変形によるコンポーネントの性能偏差を回避し、航空機器の高信頼性使用基準を満たします。

4.新エネルギー車用IGBTパワーモジュール

新エネルギー車のモーター コントローラーの IGBT モジュールは、緊急加速時や長時間の登坂時に瞬間的に大量の熱を発生します。-熱放散が適時に行われない場合、パワーデバイスの過熱保護が作動し、電力出力が中断される可能性が非常に高くなります。この放熱コンポーネントは、IGBT によって生成されるピーク熱を迅速に伝導し、モジュールの動作温度を安全な範囲内に安定させることができ、車両電源システムの信頼性と耐用年数を向上させます。

5. 半導体製造用エッチング装置用パワーモジュール

ウェーハ エッチング装置内の高周波電源には、エッチング ラインの精度を確保するために、継続的で安定した温度環境が必要です。{0}局所的な温度偏差がわずかでもあると、ウェーハの歩留まりが大幅に低下します。 China Super Tech Co., Ltd.のダイヤモンドヒートシンクは、急速な熱分布を実現し、電源コア領域の温度変動を0.5度以内に制御し、熱変形によるエッチングパターンのずれを回避し、12-インチ以上のウェーハの処理歩留まりを確保します。

6.医療用CTチューブ放熱部品

医療用 CT 装置のチューブは、連続スキャン中に大量の熱を発生します。従来の冷却方式では冷却に長い待ち時間がかかり、病院受付の効率に直接影響します。この放熱部品は、熱伝導効率が非常に高いため、スキャンギャップ中にチューブから発生した熱を素早く除去することができ、機器の冷却待ち時間を30%以上短縮し、医療機器の安全な動作を確保しながら、1時間当たりの検査可能な患者数を増加させます。

7. 鉄道輸送用インバータ

高速鉄道や都市鉄道交通機関のインバータは、常に振動と温度差にさらされる環境にあります。{0}内部電源モジュールの放熱安定性は、列車の出力の信頼性に直接影響します。この放熱コンポーネントは、ダイヤモンドと金属の統合焼結プロセスにより、従来の放熱コンポーネントと比較して優れた耐衝撃性と耐振動性を備えており、-20 度から 60 度の屋外環境でも安定して動作し、過熱による電力保護機能の低下を引き起こすパワーデバイスを回避し、鉄道輸送の継続性を確保します。

8. 衛星搭載の高演算能力処理装置-

低軌道衛星の-搭載コンピューティング ユニットは、宇宙の真空環境では輻射によってのみ熱を放散できます。-チップから発生した熱が速やかに外部に伝導できず、狭い空洞に蓄積すると、コンピューティング チップの故障に直接つながります。この放熱コンポーネントの超高熱伝導率は、チップから衛星シェルの放射面に熱を素早く伝達し、対流のない宇宙環境でコアコンポーネントの安定した動作温度を維持し、衛星の軌道上での耐用年数を延長します。-

‌9.ハイエンド サーバー AI アクセラレータ カード-

データセンターの AI トレーニング アクセラレーション カードが全負荷で動作する場合、1 枚のカードの熱流束密度は一般的な CPU の熱流束密度よりもはるかに高くなります。従来の冷却ソリューションは局所的なホットスポットが発生する傾向があり、その結果、コンピューティング能力が低下します。この放熱コンポーネントを使用すると、アクセラレータ カードの表面の局所的なホットスポットを排除し、マルチチップ クラスタの温度差を 2 度以内に制御できます。-冷却システムの消費電力を増加させることなく、データセンター内の単一キャビネットの計算能力密度を 20% 以上増加させることができます。

China Super Tech Co., Ltd. は、全プロセスの独占的なカスタマイズ サービスを提供しています。-自社のダイヤモンド複合焼結生産ラインを利用し、外注加工を行わずに、顧客が提供する内部空間寸法と電力パラメータに基づいて、放熱部品の形状と基材の比率を直接調整できます。サンプルは7日以内に製作可能です。また、顧客と協力してニッケルメッキや金メッキなどの表面処理を行うこともでき、さまざまな機器の取り付けや溶接の要件を完全に満たします。これにより中間接続プロセスが不要になり、カスタマイズコストは業界平均より 15% 低くなります。

製品名	合成ダイヤモンドヒートシンク
材質の種類	合成ダイヤモンド / CVD ダイヤモンド / ダイヤモンド-銅複合材料
ダイヤモンドタイプ	多結晶ダイヤモンド（PCD）/単結晶ダイヤモンド（オプション）
主な構成	ダイヤモンド (C) / ダイヤモンド-銅 (Cu-) 複合材料
熱伝導率	1,000～2,200 W/m・K（ダイヤモンド）。 500–900 W/m·K (ダイヤモンド-銅複合材、組成による)
熱膨張係数 (CTE)	約. 1.0 – 6.0 ppm/K (材料構造による)
電気的特性	電気絶縁体 (ダイヤモンド);金属複合構造で導電性オプションが利用可能
密度	約. 3.5 g/cm3 (ダイヤモンド)
硬度	8,000 ～ 10,000 HV (ダイヤモンド)
動作温度	最大 500 度 + (接着および塗布条件による)
表面仕上げ	研磨/ラップ/メタライズド表面
利用可能な形状	プレート、シート、ブロック、カスタム形状
厚さの範囲	0.1 mm – 5 mm (カスタマイズ)
サイズ範囲	顧客の図面に従ってカスタマイズ
金属化オプション	Ti/Au、Cr/Au、W、Mo、Cuコーティング（接合向上用）
接着方法	ろう付け、はんだ付け、拡散接合、直接接合
サーマルインターフェイスの互換性	TIM、はんだ層、半導体パッケージングインターフェースに適しています
